Jak prędkość wału wpływa na mokre uszczelnienie mechaniczne?

Prędkość wału jest krytycznym czynnikiem, który znacząco wpływa na wydajność i niezawodność mokrych uszczelnień mechanicznych. Jako zaufany dostawca mokrych uszczelnień mechanicznych rozumiemy związaną z tym złożoność i staramy się zapewniać dogłębny wgląd w wpływ prędkości wału na te kluczowe elementy.

Zużycie i tarcie

Jednym z najbardziej bezpośrednich skutków prędkości wału na mokre uszczelnienie mechaniczne jest zużycie i tarcie. Gdy wał obraca się z małą prędkością, film smarujący pomiędzy powierzchniami uszczelnienia jest stosunkowo stabilny. Płyn tworzy cienką warstwę oddzielającą powierzchnie uszczelnienia, minimalizując bezpośredni kontakt metalu z metalem. Zmniejsza to zużycie i wytwarzanie ciepła, które są dwoma głównymi wrogami uszczelnień mechanicznych.

Jednakże wraz ze wzrostem prędkości wału zmieniają się siły dynamiczne działające na film smarny. Wyższe prędkości mogą spowodować, że płyn stanie się bardziej burzliwy, co może spowodować przerwanie filmu smarnego. Po przerwaniu folii może nastąpić kontakt pomiędzy powierzchniami uszczelnienia. Kontakt ten prowadzi do zwiększonego tarcia, co z kolei generuje więcej ciepła. Nadmierne ciepło może spowodować wypaczenie lub pęknięcie powierzchni uszczelniających, skracając żywotność uszczelnienia. Na przykład w zastosowaniach, w których wał pracuje z bardzo dużą prędkością, jak w niektórych typach pomp odśrodkowych, stopień zużycia powierzchni uszczelniających może być kilka razy większy niż w zastosowaniach charakteryzujących się niską prędkością.

Wytwarzanie i rozpraszanie ciepła

Jak wspomniano wcześniej, prędkość wału jest ściśle powiązana z wytwarzaniem ciepła w mokrym uszczelnieniu mechanicznym. Oprócz ciepła wywołanego tarciem, do nagrzewania mogą również przyczyniać się siły odśrodkowe przy dużych prędkościach. Szybki obrót wału może powodować mieszanie płynu w komorze uszczelnienia, a to mieszanie generuje ciepło.

Skuteczne odprowadzanie ciepła ma kluczowe znaczenie dla utrzymania integralności uszczelnienia. Przy niskich prędkościach wału wytworzone ciepło można łatwo odprowadzić przez otaczającą ciecz i obudowę uszczelnienia. Jednakże przy dużych prędkościach ilość wytworzonego ciepła może przekroczyć zdolność uszczelki do jego rozproszenia. Może to prowadzić do wzrostu temperatury w komorze uszczelnienia. Jeżeli temperatura wzrośnie powyżej zalecanego zakresu roboczego materiałów uszczelnienia, może to spowodować degradację elastomerów zastosowanych w uszczelnieniu, takich jak pierścienie typu O-ring. Elastomery te są niezbędne do utrzymania prawidłowego uszczelnienia pomiędzy różnymi elementami uszczelnienia mechanicznego. Na przykład O-ringi z kauczuku nitrylowego mogą zacząć tracić swoją elastyczność i właściwości uszczelniające, jeśli są wystawione na działanie wysokich temperatur przez dłuższy czas.

Stabilność filmu płynnego

Stabilność filmu płynu pomiędzy powierzchniami uszczelnienia jest kluczowym czynnikiem zapewniającym prawidłowe funkcjonowanie mokrego uszczelnienia mechanicznego. Przy umiarkowanych prędkościach wału można utrzymać stabilny film płynu, który zapewnia smarowanie i pomaga zapobiegać wyciekom.

Gdy prędkość wału jest zbyt niska, przepływ płynu może nie być wystarczający do utrzymania odpowiedniego filmu smarnego. Może to powodować warunki pracy na sucho, w których powierzchnie uszczelnień ocierają się o siebie bez odpowiedniego smarowania. Praca na sucho prowadzi do zwiększonego zużycia, wytwarzania ciepła i może szybko uszkodzić uszczelkę.

Z drugiej strony wyjątkowo wysokie prędkości obrotowe wału mogą zakłócać warstwę płynu. Wysoka prędkość obrotowa może powodować różnice ciśnień, które powodują wypychanie płynu z powierzchni uszczelnienia. Ta utrata filmu płynnego może prowadzić do zwiększonych wycieków, a także przyspieszonego zużycia. Aby rozwiązać te problemy, inżynierowie mogą potrzebować zaprojektować uszczelnienia o określonych właściwościach, aby zwiększyć stabilność filmu płynnego przy różnych prędkościach wału. Na przykład w niektórych uszczelkach znajdują się specjalne rowki lub kanały na powierzchniach uszczelek, które pomagają utrzymać stabilną warstwę płynu w warunkach dużych prędkości.

Kawitacja

Kawitacja to kolejny problem związany z prędkością wału w mokrych uszczelnieniach mechanicznych. Kawitacja występuje, gdy ciśnienie płynu spada poniżej ciśnienia pary, powodując powstawanie pęcherzyków pary. Pęcherzyki te następnie zapadają się, gdy przemieszczają się do obszaru o wyższym ciśnieniu, tworząc fale uderzeniowe, które mogą uszkodzić powierzchnie uszczelnień.

Przy dużych prędkościach wału siły odśrodkowe działające na płyn mogą powodować zmiany ciśnienia w komorze uszczelnienia. Jeśli ciśnienie spadnie wystarczająco nisko, może wystąpić kawitacja. Uszkodzenia spowodowane kawitacją mogą obejmować drobne wżery na powierzchniach uszczelnienia lub poważniejszą erozję, która może pogorszyć skuteczność uszczelnienia. W zastosowaniach, w których spodziewane są duże prędkości wałów, może zaistnieć potrzeba zaprojektowania uszczelnień odpornych na kawitację. Można zastosować specjalne materiały lub obróbkę powierzchni, aby zwiększyć odporność powierzchni uszczelniających na uszkodzenia spowodowane kawitacją.

Wpływ na projekt pieczęci

Prędkość wału ma również znaczący wpływ na konstrukcję mokrych uszczelnień mechanicznych. W przypadku zastosowań wymagających niskich prędkości wystarczające mogą być prostsze konstrukcje uszczelnień. Uszczelnienia te można zaprojektować z mniej złożonymi cechami, ponieważ warunki pracy są mniej wymagające. Na przykład:Pojedyncza uszczelka sprężynowamoże być odpowiednim wyborem dla zastosowań o niskiej prędkości. Ten typ uszczelnienia jest stosunkowo łatwy w montażu i konserwacji, a jego konstrukcja jest dobrze dostosowana do niższych poziomów naprężeń związanych z niskimi prędkościami wału.

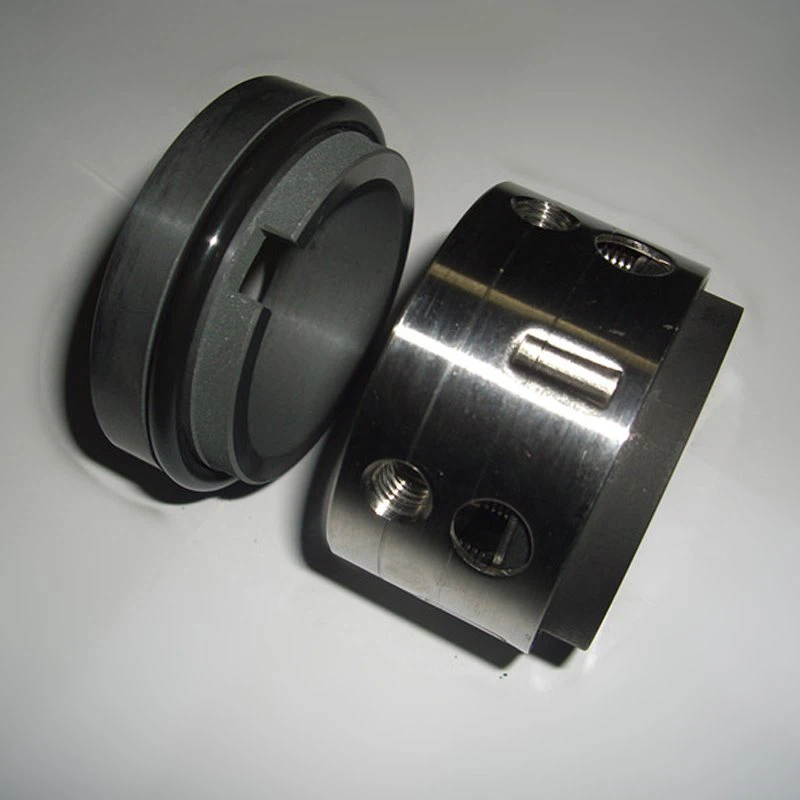

W zastosowaniach wymagających dużych prędkości wymagane są bardziej wyrafinowane konstrukcje uszczelnień. Projekty te muszą uwzględniać zwiększone wytwarzanie ciepła, turbulencje płynu i potencjał kawitacji. Na przykład,Uszczelnienie mechaniczne pompy gorącego olejusą często zaprojektowane do pracy z dużymi prędkościami w środowiskach z gorącym olejem. Uszczelnienia te wykorzystują zaawansowane materiały i funkcje, aby wytrzymać wysokie temperatury i duże prędkości wałów związane z takimi zastosowaniami. Podobnie,Uszczelnienie mechaniczne pompy próżniowejstosowane w szybkich pompach próżniowych muszą być zaprojektowane tak, aby zapobiegać wyciekom i utrzymywać ich integralność w unikalnych warunkach pracy w zastosowaniach próżniowych.

Dobór materiałów uszczelniających

Prędkość wału odgrywa kluczową rolę przy wyborze materiałów uszczelniających. W przypadku zastosowań wymagających niskich prędkości można rozważyć szerszą gamę materiałów. Materiały o niższej odporności na ciepło i niższej odporności na zużycie mogą nadal być odpowiednie, ponieważ warunki pracy są mniej surowe. Na przykład proste licówki węglowo-grafitowe w połączeniu z odpowiednikami ceramicznymi lub porcelanowymi mogą dobrze sprawdzić się w zastosowaniach wymagających niskich prędkości.

W zastosowaniach wymagających dużych prędkości wymagane są bardziej zaawansowane materiały. Materiały te muszą charakteryzować się doskonałą odpornością na ciepło, zużyciem i stabilnością chemiczną. Na przykład węglik krzemu jest popularnym wyborem do powierzchni uszczelniających pracujących przy dużej prędkości ze względu na jego wysoką twardość, niski współczynnik tarcia i doskonałą odporność na ciepło. Węglik wolframu to kolejny materiał powszechnie stosowany w uszczelnieniach pracujących przy dużych prędkościach, ponieważ może wytrzymać warunki dużych naprężeń związanych z szybkim obrotem wału.

Wniosek

Podsumowując, prędkość wału ma ogromny wpływ na wydajność, niezawodność i konstrukcję mokrych uszczelnień mechanicznych. Jako dostawca mokrych uszczelnień mechanicznych jesteśmy świadomi tych wyzwań i dążymy do zapewnienia naszym klientom najlepszych rozwiązań dla ich konkretnych zastosowań. Niezależnie od tego, czy masz do czynienia z operacjami o niskiej czy dużej prędkości, mamy szeroką gamę uszczelnień, które spełnią Twoje wymagania.

Jeśli jesteś w trakcie wyboru mokrego uszczelnienia mechanicznego do swojego zastosowania lub masz jakiekolwiek pytania dotyczące wpływu prędkości wału na działanie uszczelnienia, zachęcamy do skontaktowania się z nami. Nasz zespół ekspertów jest gotowy pomóc Ci w wyborze najodpowiedniejszego uszczelnienia i zapewnić niezbędne wsparcie techniczne. Rozpocznij z nami rozmowę już dziś i pozwól nam współpracować, aby zapewnić optymalną wydajność Twojego sprzętu.

Referencje

• „Podręcznik technologii uszczelniania” autorstwa Johna A. Bolle'a i Benjamina S. Twaddle'a
• „Uszczelnienia mechaniczne i ich zastosowania” Johna A. Collinsa
• Literatura techniczna z branży - wiodących producentów uszczelnień mechanicznych
